传感器有哪几种,传感器主要应用在哪方面
行业资讯日期:2024/07/24阅读量:572

传感器的种类

01 电阻应变式传感器

电阻应变式传感器是一种将物理量如位移、形变、力等转换为电阻值的器件。其核心部件是电阻应变片,这种应变片具有金属的应变效应,即在外力作用下产生机械形变,导致电阻值发生变化。电阻应变片主要有金属和半导体两大类,其中金属应变片有金属丝式、箔式、薄膜式之分。而半导体应变片具有高灵敏度、横向效应小的优点。


02 压力传感器

压力传感器是一种用于测量流体和气体压力的机电设备,广泛应用于汽车、工业生产等多个领域。它能够感受压力信号,并按一定规律将压力信号转换为可用的电信号输出。在工业实践中,压力传感器是最为常用的传感器之一,涉及水利水电、铁路交通、智能建筑、航空航天、军工、石化、油井、电力、船舶、机床、管道等多个行业。其关键规格包括传感器功能、最小和最大工作压力、满量程精度等。

03 无线温度传感器

无线温度传感器是一种用于测量物体温度的设备,广泛应用于工业生产、医疗设备、气象观测、空调、冰箱和汽车等多个领域。这类传感器能够将温度信息转化为电信号,从而方便读取和记录。与传统的接触式温度传感器不同,无线温度传感器不需要与被测物体进行物理接触,大大提高了测量的灵活性和便捷性。其工作原理通常基于热电偶、热敏电阻或红外线等技术,确保了测量结果的准确性和可靠性。

04 温度传感器

温度传感器是用于测量物体温度的装置,广泛应用于工业生产、医疗设备、气象观测、空调、冰箱和汽车等领域。它可以将温度感受转化为电信号,是测量温度仪器的核心。常见的温度传感器有热电偶、热敏电阻、红外线传感器、玻璃汞温度计等。根据工作原理,温度传感器可分为接触式和非接触式两种。接触式传感器需要与被测物体或介质直接接触,如温度表;而非接触式传感器不需要与被测物体或介质接触,利用普朗克定律来测量温度。

05 光电式传感器

光电式传感器是一种将光信号转换为电信号的装置,其核心工作原理基于光电效应。当物体吸收光能后,光能会转换为电子的能量,从而产生电流。这种效应分为外光电效应和内光电效应两大类。常见的能产生光电效应的器件有光敏电阻、光电池和光敏晶体管。除了测量光强,它还可以利用光线的透射、遮挡、反射、干涉等来测量多种物理量,如尺寸、位移、速度和温度。因此,它在非电量电测及自动控制技术中占有重要地位。

06 激光传感器

激光传感器是一种利用激光技术进行测量的新型测量仪器。它主要由激光器、激光探测器和测量电路组成。这种传感器的优点在于可以实现非接触式长距离测量,具有速度快、精度高、测量范围大、抗光和电干扰能力强的特点。例如,在车辆宽高的超限检测中,激光传感器被用来进行快速测量,并通过PC工控机和可视化编程软件VB与传感器进行数据的实时传输及处理,展现了其高实时性和高精度的优势。

07 压阻式传感器

压阻式传感器是基于半导体材料的压阻效应而制成的器件。其工作原理是在半导体材料的基片上扩散电阻,形成电桥。当基片受到外部力而产生形变时,电桥中的电阻值会发生变化,导致电桥产生不平衡输出。这种传感器的基片材料主要为硅片和锗片,其中,以硅片为敏感材料的硅压阻传感器尤为受到重视,尤其在测量压力和速度方面有着广泛的应用。

08 生物型传感器

生物传感器是一种对生物物质敏感并将其浓度转换为电信号进行检测的仪器。它主要由两部分构成:一是功能识别物质,如酶、抗原、抗体、微生物及细胞等,用于对被测物质进行特定识别;二是电、光信号转换装置,如电极和场效应晶体管,用于将识别产生的化学反应转换成电信号或光信号。生物传感器具有选择性好、灵敏度高、成本低、高度自动化、微型化与集成化等特点,广泛应用于化学工业的监测、医学诊断和环保监测等领域。

09 超声波测距离传感器

超声波测距离传感器是一种采用超声波回波测距原理的传感器,通过精确的时差测量技术来检测传感器与目标物之间的距离。这种传感器使用小角度、小盲区的超声波,确保测量准确、无接触、防水、防腐蚀且低成本。它特别适用于液位和物位检测,即使在液面有泡沫或大晃动等不易检测到回波的情况下,也能提供稳定的输出。

10 变频功率传感器

变频功率传感器是一种用于测量和分析电压、电流信号的设备。它通过交流采样输入的电压和电流信号,并将这些采样值通过电缆或光纤传输到数字量输入的二次仪表。二次仪表对这些采样值进行运算,从而得到电压和电流的有效值、基波和谐波的电压、电流、有功功率、基波功率和谐波功率等参数。这些参数对于电力质量分析、能源管理和设备诊断具有重要意义。

11 位置传感器

位置传感器是用于感应和测量物体位置的电子设备。GPS是其中的一种,主要用于提供导航服务,如手机上的地图定位、寻找丢失设备和查岗等。除此之外,还有用于感应阀门、门、节流阀等位置并向控制或显示设备提供信号的位置传感器,如弦电位器或光电传感器。在汽车领域,位置传感器如曲轴位置传感器和凸轮轴位置传感器,用于检测发动机转速、曲轴转角和凸轮轴位置,为ECU提供点火和控制信号。

12 霍尔传感器

霍尔传感器是一种基于霍尔效应的磁场传感器,主要用于非接触式开关应用,如门和笔记本电脑的打开和关闭检测。它输出与磁通密度成比例的电压,具有易于使用的特点。霍尔效应是研究半导体材料性能的基本方法,通过霍尔效应实验测定的霍尔系数,可以判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。此外,霍尔传感器分为线性型和开关型两种。

13 位移传感器

位移传感器,也被称为线性传感器,是一种将位移转换为电量的装置。它属于金属感应的线性器件,主要功能是将各种物理量转化为电量。位移传感器有多种类型,包括电感式、电容式、光电式、超声波式和霍尔式。近年来,随着技术的进步,位移传感器的性能得到了显著提高,成本也有所降低,使其应用领域不断扩大。

14 电容式物位传感器

电容式物位传感器是一种利用被测介质面的变化引起电容变化来进行物位测量的传感器。它由电容式传感器与电子模块电路组成,输出信号可以形成1~5V、0~5V、0~10mA等标准信号。电容传感器由绝缘电极和装有测量介质的圆柱形金属容器组成。当料位上升时,由于非导电物料的介电常数明显小于空气的介电常数,电容量随着物料高度的变化而变化。这种传感器具有可靠性高、安装方便等特点,广泛应用于冶金、采矿等部门作料位控制。

15 膺数字传感器

膺数字传感器是一种将非电学量转换为频率信号或短周期信号的输出设备。这种转换可以是直接的或间接的。与数字传感器不同,数字传感器直接将非电量转换为数字输出信号,而膺数字传感器则更进一步,将信号转换为频率或短周期信号。这种转换方式使得膺数字传感器在处理某些特定应用时具有更高的灵活性和适用性。

16 视觉传感器

视觉传感器是一种能够捕获一整幅图像的数千个像素的设备,其图像的清晰和细腻程度通常用分辨率来衡量,以像素数量表示。视觉传感器是机器视觉系统的直接信息来源,通常由一个或两个图形传感器组成,并可能配备光投射器和其他辅助设备。由于其低成本和易用性,视觉传感器已被广泛应用于工业领域,如检验、计量、测量、定向、瑕疵检测和分捡等应用。在捕获图像后,视觉传感器会将其与内存中的基准图像进行比较以进行分析。

17 红外传感器

红外传感器是一种用于发射或探测红外线的装置,主要用于感知环境中的特定相位。这种传感器利用热电偶原理来探测红外辐射,通过测量目标物与传感器或物体与环境之间的温度差来实现。在电磁波谱中,红外区域被分为近红外、中红外和远红外三个子区域。红外传感器可以是有源的或无源的,有源传感器包括红外光源和探测器,而无源传感器则仅使用探测器。这些传感器通常需要信号调节电路和模数转换器来处理和转换输出信号。

18 接近传感器

接近传感器是一种电子设备,用于非接触方式检测附近物体的存在。它通常在几毫米到几英寸的范围内工作,并向控制器输出直流信号。这种传感器有多种类型,如电容式、感应式、超声波、光电和霍尔效应传感器。由于没有物理接触,接近传感器具有长寿命和高可靠性。它们适用于制造操作、检测零件和机器组件,并可在水油环境下工作,受污渍和水油影响小。

19 湿度传感器

湿度传感器是一种电子设备,专门用于测量空气中的相对湿度。这类传感器通常包含湿敏元件,这些元件能够通过物理和化学性质的变化来感受外界湿度的波动。当湿度发生变化时,湿敏元件会将这些变化转换为可输出的电信号。因此,湿度传感器在气象观测、室内环境监测等领域有着广泛的应用。随着技术的进步,湿度传感器的应用场景和功能也在不断扩展和优化。

20 热电阻传感器

热电阻传感器是一种基于金属导体电阻随温度变化而进行温度测量的设备。这种传感器主要利用金属导体的电阻值随温度增加而增加的特性。目前,热电阻主要由纯金属材料制成,其中应用最广泛的是铂和铜,此外还有镍、锰和铑等材料。这些材料具有电阻温度系数大、线性好、性能稳定和使用温度范围宽等特点,因此适用于高精度的温度检测,测量范围为-200℃至+500℃。

传感器的应用

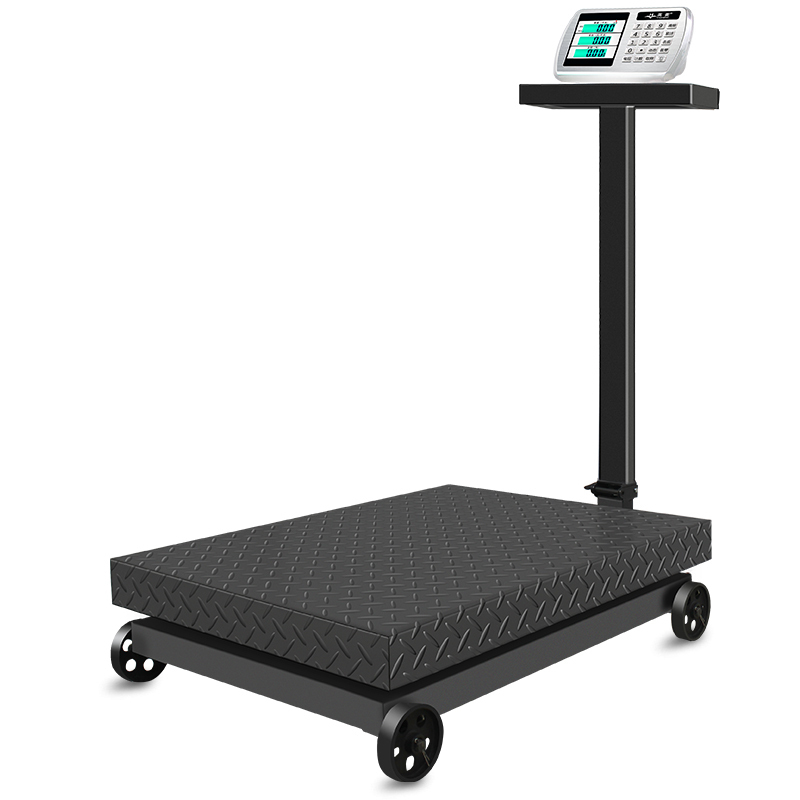

01 电子秤

电子秤是力传感器在日常生活中的应用。电子秤的核心测力装置是力传感器,它由金属梁和应变片组成,其中应变片由半导体材料制成,作为敏感元件。当在梁的自由端施加外力F时,梁会发生弯曲,导致上表面应变片的电阻变大,而下表面应变片的电阻变小。这种电阻变化与外力F的大小成正比。通过电压放大器、模数转换器和微处理器等器件,电子秤能够将这个力学量转换为电学量,从而实现对物体重量的精确测量。


02 火灾报警器

火灾报警器利用光传感器来检测火灾。其核心部件包括发光二极管LED、光电三极管和不透明的挡板。在正常情况下,光电三极管由于挡板的遮挡,无法接收到LED发出的光,因此呈现高电阻状态。但当烟雾进入报警器的罩内,烟雾对光产生散射作用,导致部分光线照射到光电三极管上,使其电阻减小。与传感器连接的电路检测到这种电阻变化,从而触发警报。

03 话筒

话筒是一种常用的声传感器,其主要作用是将声波转换为电信号。话筒有多种类型,其中一种为驻极体话筒。驻极体话筒的特点是结构简单、体积小、重量轻,其工作原理与电容式话筒相似,但内部感受声波的是驻极体。

04 电饭锅

电饭锅主要依赖于感温铁氧体来实现温度控制。这种铁氧体由氧化锰、氧化锌和氧化铁粉末混合烧结而成,具有在常温下具有磁性,能被磁体吸引的特性。但当温度达到约103℃时,它会失去这种磁性,与永磁体失去吸引力。电饭锅的工作原理是:当用户按下开关,感温铁氧体与永磁体接触,电路接通开始加热。当温度达到103℃时,铁氧体失去磁性,与永磁体分离,触点断开,电路随之断开,电饭锅停止加热。

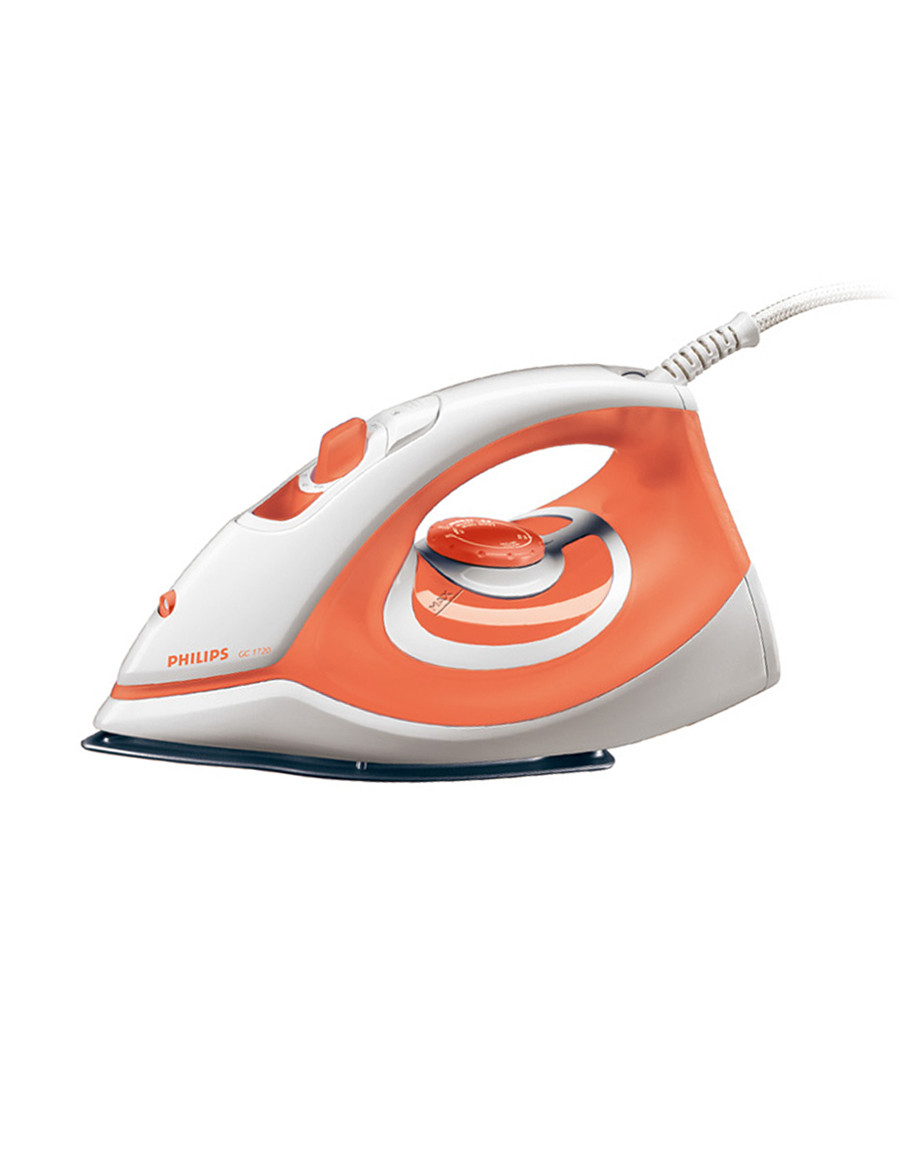

05 电熨斗

电熨斗中应用了温度传感器,特别是双金属片温度传感器。这种传感器由两种热膨胀系数不同的金属构成,当温度发生变化时,由于这两种金属的膨胀程度不同,导致双金属片发生形变。当温度过高,双金属片会向下弯曲,使触点分离,从而切断电源,停止加热。当温度降低,双金属片恢复原状,重新接通电源,从而保持温度不变。这样,电熨斗就能实现自动控温的功能。


06 汽车电子

汽车电子在应对新能源车辆电池安全性方面发挥着关键作用。随着全球对碳排放的严格限制,新能源车受到广泛关注,特别是电池安全性。为了确保在电池危险事故发生前,驾乘人员有足够的时间撤离,我国已经制定了相关法规。为此,电流传感器和电池安全传感器提供了高精度、高可靠性的使用性能,不仅提高了电池续航里程的准确度,还为打造安全的电池系统提供了保障,从而确保了人员的安全。

07 自动门

自动门主要利用人体传感器和红外微波技术来实现自动开关门的功能。当人靠近时,人体传感器会检测到信号,触发门的自动开启。这种技术广泛应用于一些重要场合,如公共建筑、商业中心和政府机构等。结合电子系统,自动门能够根据不同的情况进行开关,提供便捷和安全的出入体验。

08 医疗健康

传感器在医疗健康领域发挥着关键作用。它们不仅用于医疗诊断,如通过心率传感器监测心跳以诊断心脏疾病,或通过血糖传感器监测血糖水平以帮助糖尿病患者控制疾病,还可以用于护理保健,如自动测量并发送患者的生命体征给医生,或用于家庭护理和流动治疗。此外,传感器还可以用于健康监测和人机接口,例如记录锻炼步数和睡眠质量以预防疾病,或用于智能助听器和智能假肢等人机接口设备以提高生活质量。

09 烟雾报警器

烟雾报警器是一种利用烟敏电阻来测量烟雾浓度的设备,主要用于火灾预警。当火灾发生时,除了大火外,通常还会产生浓烈的烟雾。烟雾报警器通过内部的粉尘传感器对空气中的烟雾浓度进行检测,从而对火灾进行预警。这种传感器可以检测空气中的微小固体颗粒,即烟雾。例如,勒夫迈的GDS06红外颗粒物传感器,体积小、性价比高,嵌入在烟雾报警器中可以灵敏地检测颗粒物浓度,一旦发生危险可以及时警醒人们。

10 交通运输

交通运输领域中,传感器起到了关键的作用。在智能物流和城市交通管理方面,传感器确保了交通运输的智能化、耐用、高可靠性和定制化。例如,压力传感器、温度传感器和速度传感器等产品广泛应用于各种机械和运输车辆,有效地提升了产品的智能化、集成化、生产效率、人机安全,并减少了发动机排放和机器维护时间。

11 家用电器

家用电器在现代生活中广泛应用传感器,为人们带来极大的便利。传感器在电子炉灶、自动电饭锅、吸尘器、空调器、电子热水器、热风取暖器、风干器、报警器、电樊斗、电风扇、游戏机、电子驱蚊器、洗衣机、洗碗机、照像机、电冰箱、彩色及平板电视机、录像机、录音机、收音机及家庭影院等方面都有所应用。这些传感器确保了家用电器能够准确、高效地运行,满足了人们日常生活的多种需求。

12 传感器与环境保护

传感器在环境保护中发挥着关键作用。随着地球的大气污染、水质污浊和噪声问题日益严重,破坏了生态平衡和人类生存的环境。为应对这一挑战,世界各国都高度重视环境问题,并利用传感器来制造各种环境监测仪器。特别是在中国,由于工业的快速发展,长江、黄河等水域及空气都受到了不同程度的污染。例如,PM2.5等污染物超标的情况,都是通过传感器精确检测出来的。

13 智能家居

智能家居通过综合布线技术、网络通信技术、自动控制技术等,将家居生活有关的设施集成,构建高效的管理系统,旨在提升家居的安全性、便利性、舒适性和艺术性,并实现环保节能的居住环境。其中,智能家居集成了温度、湿度、光照、声音、指纹等多种传感器,随着物联网的发展,这些传感器在各种家电如洗衣机、电视、冰箱、灯光、空调等中的应用将更加普遍,成为智能家居产品的标配。

14 无人机

无人机是现代智能硬件的代表,其飞控系统依赖于多种智能传感器。IMU结合GPS确保无人机维持正确的方向和飞行路径,多轴磁传感器作为小型指南针,提供方向和速度数据。MEMS加速度计确定无人机的位置和飞行姿态,而电流传感器监控电能消耗,保障电池和电机安全。倾角传感器测量细微运动,用于陀螺仪补偿,保持水平飞行。发动机进气流量传感器则监控空气流速,适用于电力或燃气发动机的无人机。

15 环境监测

环境监测是传感器的重要应用领域。传感器在环境监测中发挥着关键作用,例如,气体传感器可以用于监测大气污染物的浓度,为人们提供关于环境质量的信息。此外,土壤湿度传感器也被用于监测土壤的水分含量,这对于农民来说,有助于实现科学的灌溉管理。

16 消防安全

 消防安全在机场、车站、码头和大型工厂等场所具有至关重要的作用。这些地方通常涉及大量的人员流动和复杂的操作,因此需要高度可靠的安全监测系统。传感器在这些场景中的应用可以帮助实时监控火情、烟雾和其他潜在的安全风险。例如,大型车间和仓库内的传感器可以检测温度、湿度和烟雾浓度,一旦超过安全阈值,就能立即触发警报或自动灭火系统。这些措施不仅提高了应急响应速度,还大大降低了火灾造成的损失和人员伤亡。

17 监测敌军进攻

监测敌军进攻是战争中至关重要的环节。通过在敌军驻地及其可能的进攻路线上大量部署传感器,可以实时捕捉到敌军的动态,从而为军队提供宝贵的应对时间。这种实时监测不仅确保了战场信息的准确性,还允许指挥官根据战况迅速调整和优化传感器网络,以适应不断变化的战场环境。这样的策略在现代化战争中具有极高的实用价值。

18 手机的触摸屏

手机的触摸屏主要依赖于传感器来实现其功能。触摸屏分为点触摸和面触摸两种,尽管它们的操作方式有所不同,但基本原理是相似的。这种差异主要源于硬件材料的不同支持。无论是点触摸还是面触摸,其背后都是传感器在发挥作用,捕捉用户的触摸动作并转化为设备可以理解的指令。

19 核能、生物、化学攻击的侦察

传感器网络在核能、生物、化学攻击的侦察中起到关键作用。它能及早发现己方阵地上的生、化污染,为快速反应提供时间,从而减少损失。此外,通过传感器网络,人们可以不必派遣人员就能获取核、生、化爆炸现场的详细数据。

20 工业控制

工业控制是传感器在工业领域的关键应用。在汽车制造、造船业、机器人技术以及检测仪器中,传感器都发挥着不可或缺的作用。它们确保了生产过程的精确性和效率,为自动化生产、机器人操作以及质量检测提供了关键数据。
